Kone on kahdella pakalla ja pystyrungolla, joka mahdollistaa hyvän käytettävyyden ja maksimaalisen tukevuuden. Syöttöpituus käsin 7400 mm ja purkupuoli vakiona 2500 mm. Kone voidaan varustaa kattavasti erilaisilla lataus- ja purkuautomaatiolla.
Mallisto:
T240 halkaisija 15-240 mm ja kappalepaino max. 300 kg.
T280 halkaisija 15-280 mm ja kappalepaino max. 500 kg.
T350 halkaisija 15-350 mm ja kappalepaino max. 600 kg.
Jäännöspala 60 mm.
JQ Laser T-sarjan mallit ovat tehokaita vertikaalisilla johteilla olevia kahden istukan putkilasereita. Malli on erittäin kustannustehokas, se pystyy leikkaamaan automaation kautta 6,4 metriä pitkiä palkkeja suurella tarkkuudella ja lähes ilman jäännöspalaa.
Vertikaalisessa rakenteessa takaistukka pystyy tulemaan etuistukan sisään, jolloin leikkuujätteeksi jää vain istukan leukojen kiinnipitomatka. Tämän lisäksi rakenne mahdollistaa etuistukan siirtymisen leikkauspään toiselle puolen, eli kappale on erityisen hyvin tuettuna leikkuun aikana.
Rakenne mahdollistaa myös käyttäjän pääsevän hyvin lähelle istukoita ja leikuupäätä, eli koneen käsiteltävyys on omaa luokkaansa ja ergonomia kunnossa.
Pääominaisuudet:
Ohjaus
Ohjauksena Bochu FSCUT ja nestausohjelmistona Tubest, jossa myös CAD-ominaisuuksia korjauksien/muutoksien tekemiseksi leikkauskoneella. DXF/IGS-tuonti.

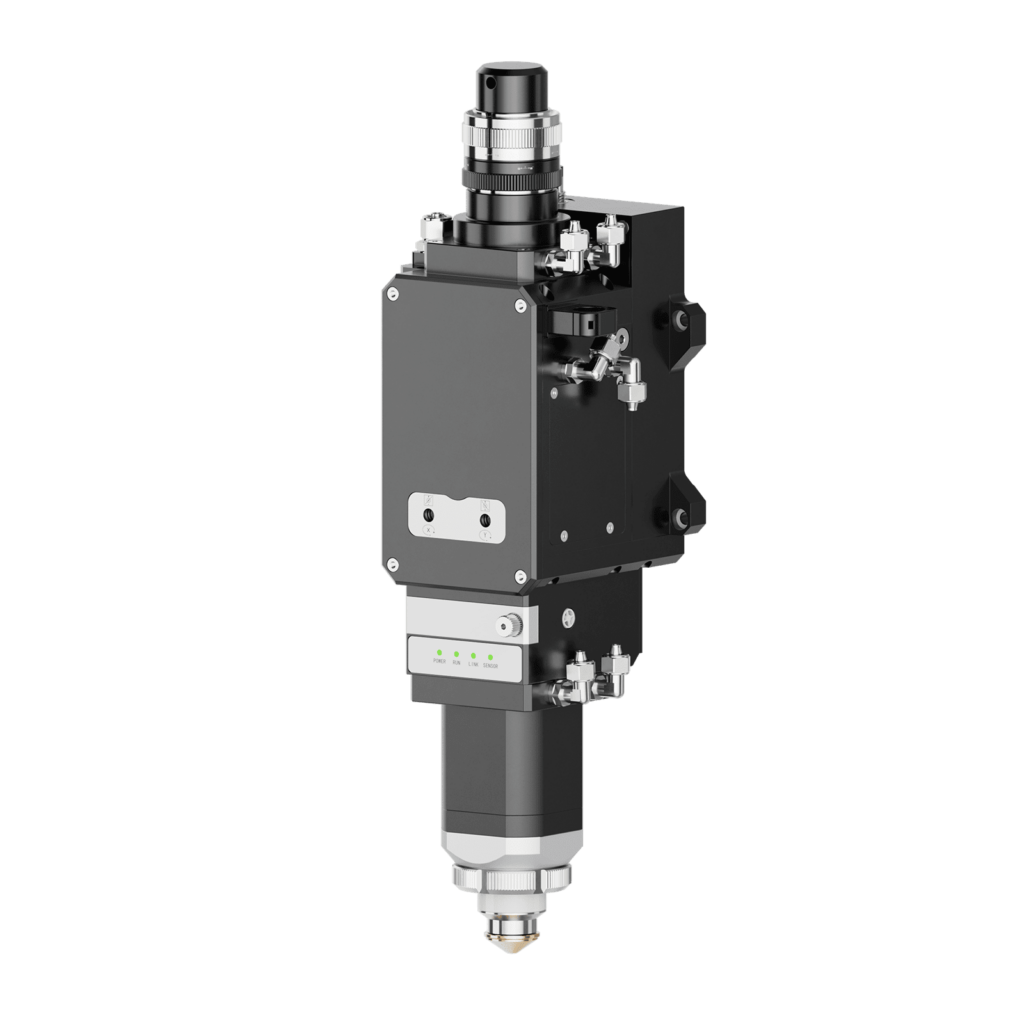

Boci BLT 2D leikkuupää
Vakiona Boci BLT 2D leikkauspää . Malli vaihtuu valitun tehon mukaisesti.
Boci BLT 3D leikkauspää
Kun kone varustetaan viisteleikkuuominaisuudella, niin se vaikuttaa myös ohjaukseen ja ohjelmistoihin.
MAX Photonics laserlähde
Korkea sähköoptinen tehokkuus ja leikkausteho. Korkeampi ja vakaampi optinen laatu ja se käyttää optimoitua toisen sukupolven kuitujärjestelmää varmistaakseen paremman leikkausvaikutuksen.
Pakat
Vakiona Dairuken hyvin suojatut pakat. Saatavissa myös tuplaleukaisina. Vaihtoehtoisesti voidaan käyttää RY:n pakkoja, jos painotetaan enemmän suuremman neliön kapasiteettia.
CE-Suojaus
Koneet toimitetaan CE-varustuksella. Koneen suojalasit D LB-luokituksen mukaiset ja luukuissa kytkimet koneen pysäyttämiseksi. Latauspuolen ympärillä suoja-aita ja valoverho.
Pystyrunko
T-sarjan koneet on valmistettu pystyrungolla, joka on erittäin tukeva ja tarjoaa värinättömän leikkuun. Johteina lineaarijohteet, joilla automaattinen voitelu.
Koneen runko on hitsattu rakenne, joka on lämpökäsitelty sisäisen jännityksen poistamiseksi ja viimeistelty, mikä parantaa huomattavasti jäykkyyttä ja vakautta, varmistaen koneen tarkkuuden.
JQ:n alkuperäinen patentoitu keksintö, sivulle asennettu runkokonerakenne ja automaattinen syöttölaite parantavat koneen tehokkuutta ja lataamisen helppoutta.
Putkituet
Syöttöpuolella neljä servomotorisoitua kappaletukea tukevat materiaalia. Pyörimisen aikana materiaalin suoruus vaikuttaa suoraan leikkaustarkkuuteen. Tuet liikkuvat korkeussuuntaan kahden istukan välissä, mikä antaa materiaalille tukivoiman pysyäkseen suorana. Tuen vieressä on keskityslaitteet materiaalin siirtämiseksi tuen keskelle automaattisesti.
Purkupuoli
T-sarjan malleissa vakiona kaksiakselinen kappaletta leikatessa tukeva ja lopuksi kappaleen kippaava pöytä. Pöytä 2,5 metriä pitkä ja vakiona niitä on yksi kappale. Lisävarusteena voi ottaa yhden lisäpöydän, jolloin purkupituus 5 metriä.
Erittäin suorituskykyinen ajojärjestelmä
Yaskawa tehokkaat, nopeat ja korkean tarkkuuden servot.
Toteutettu 3,2 kHz:n taajuusvasteella nopean palautevasteen saavuttamiseksi. Mahdollistaa leikkuujäljen hienon viimeistelyn luomatta raitoja tai viivoja.
Puoliautomaattinen latauslaite
Latauslaitteeksi on mahdollista valita puoliautomaattinen latauspöytä. Puoliautomaattisen etuna on, että pöydälle voi ladata valmiiksi erilaisia profiileja.
Pöydälle voi ladata 3000 kg.
Automaattinen latauslaite
Latauslaitteeksi on mahdollista valita myös täysautomaattinen nippupurkulaite
